Centro de mecanizado de gran capacidad VMC1690L
- modelo
- VMC1690L
propiedad
- Control numerico
- FANUC / SIEMENS / MITSUBISHI
- Método de control
- Control de lazo semicerrado
- Tres ejes
- Carril guía lineal del eje XY Carril guía lineal / caja Z Eje
Evaluacion
Descripción
Introducción del producto
VMC1690L
Centro de mecanizado de alta rigidez de corte pesado
- 50
AFILAR
- 3
EJE
- 6K
RPM
- 24
CAPACIDAD DE HERRAMIENTA
Centro de mecanizado vertical de corte pesado de alta rigidez VMC1690L
Este centro de mecanizado de servicio pesado de la serie adopta la estructura móvil de la mesa deslizante transversal y la guía deslizante, que se aplica principalmente en el procesamiento de piezas complicadas de mediana y pequeña escala.Aplique el sistema de ingeniería asistida por computadora (CAE) para terminar el diseño de estructura optimizado y mejorar la confiabilidad de máquina herramienta, y el método de elementos finitos (FEM) para llevar el análisis científico y la optimización de la estructura de diseño, que puede garantizar la rigidez y estabilidad de toda la estructura de la máquina.
Parámetros detallados del producto
Modelo de máquina: VMC1690L
| Mesa | Valor | Unidad |
|---|---|---|
| tamaño de trabajo | 1700 x 850 | mm |
| Max. capacidad de carga | 1500 | kg |
| Viaje | Valor | Unidad |
|---|---|---|
| X viaje | 1650 | mm |
| Y viajes | 900 | mm |
| Viaje Z | 900 | mm |
| Huso | Valor | Unidad |
|---|---|---|
| Cono de la nariz del husillo | BT50 | |
| Velocidad del husillo (polea) | 6000 | rpm |
| Alimentar | Valor | Unidad |
|---|---|---|
| Velocidad de desplazamiento rápido | 24/24/12 | m / min |
| ATC | Valor | Unidad |
|---|---|---|
| Numero de herramientas | 24 | T |
Mapa de detalles del producto

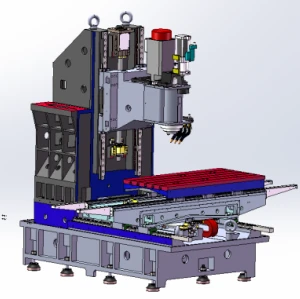

Estructura de la máquina:
Los tres ejes X, Y, Z adoptan rieles de guía ultra anchos, que tienen una excelente rigidez, absorción de vibraciones (suprimen la vibración generada al cortar herramientas) y amortiguación (evitan la vibración cuando se inicia o detiene el sistema de guía)
Adecuado para máquinas herramienta con carga de corte pesada
Los ejes Y están soportados por 4 rieles de guía, que tienen una mayor capacidad de carga. Los ejes X e Y son guías lineales. El eje Z es caja / guía lineal.
Husillo:
Eje de punta corta BT50-190mm de la marca Taiwán, el estándar es de transmisión por correa de 8000 rpm.
Motor de gran potencia de 15 / 18,5 Kw con alto par de 143 Nm
Cabezal de husillo ultraligero y eje Z con bloque de contrapeso
Raspado manual:
El raspado manual se utiliza en la superficie de la junta principal para garantizar un área de contacto eficaz
Conducción de ejes:
Los servomotores de 3 ejes están conectados directamente al husillo de bolas de alta precisión a través de un acoplamiento elástico sin espacios para garantizar la precisión de la transmisión.
Todos los servomotores están equipados con codificadores absolutos para aumentar la eficiencia y la fiabilidad.
El tornillo de tres ejes está preestirado para eliminar la influencia del aumento de temperatura del tornillo en la precisión del mecanizado
